JVM Memory

1. 架构

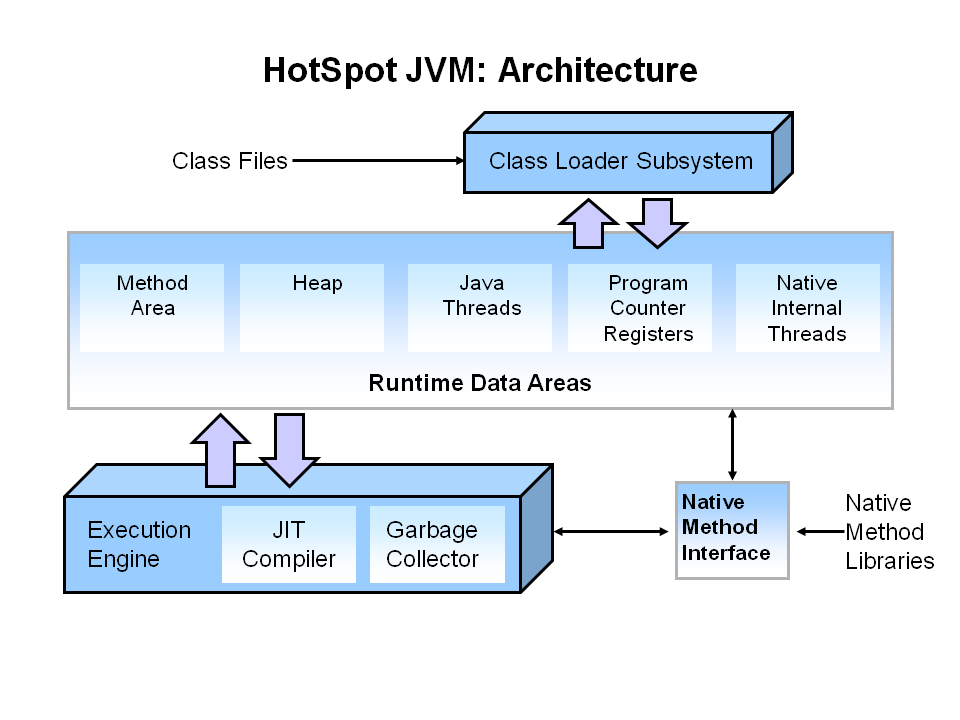

JVM 的软件架构如下：

JAVA 内存布局如下图所示：

通过对典型应用的 JVM 内存进行拆解，如下：

Total: reserved=15538605KB, committed=14221757KB

Java Heap (reserved=9601024KB, committed=9601024KB)
Class (reserved=2095827KB, committed=1215827KB)
    Metadata (reserved=995328KB, committed=993536KB)
    ## 每个类的元数据：类名、方法、字段描述

    Class space (reserved=1048576KB, committed=170368KB)
    ## 为类加载器存储的数据预留的空间

Thread (reserved=43505KB, committed=10101KB)
## 包括线程栈和线程本地存储
    stack (reserved=43505KB, committed=10101KB)
    ## 对每个线程分配的栈空间，大小可通过 -Xss 配置

Code (reserved=977086KB, committed=573642KB) # 为 JIT 编译器预留的内存
GC (reserved=495136KB, committed=495136KB) # 为 GC 预留的内存
Compiler (reserved=734KB, committed=734KB)
Internal (reserved=20654KB, committed=20654KB) #JVM 内部使用的内存，依赖于 JVM 的实现
Other (reserved=733088KB, committed=733088KB)
## Native Memory Tracking, Arena Chunk, Logging,
## Arguments, Module,Synchronizer, Safepoint, Wisp, null

下面章节会对这些区域进行逐一说明。

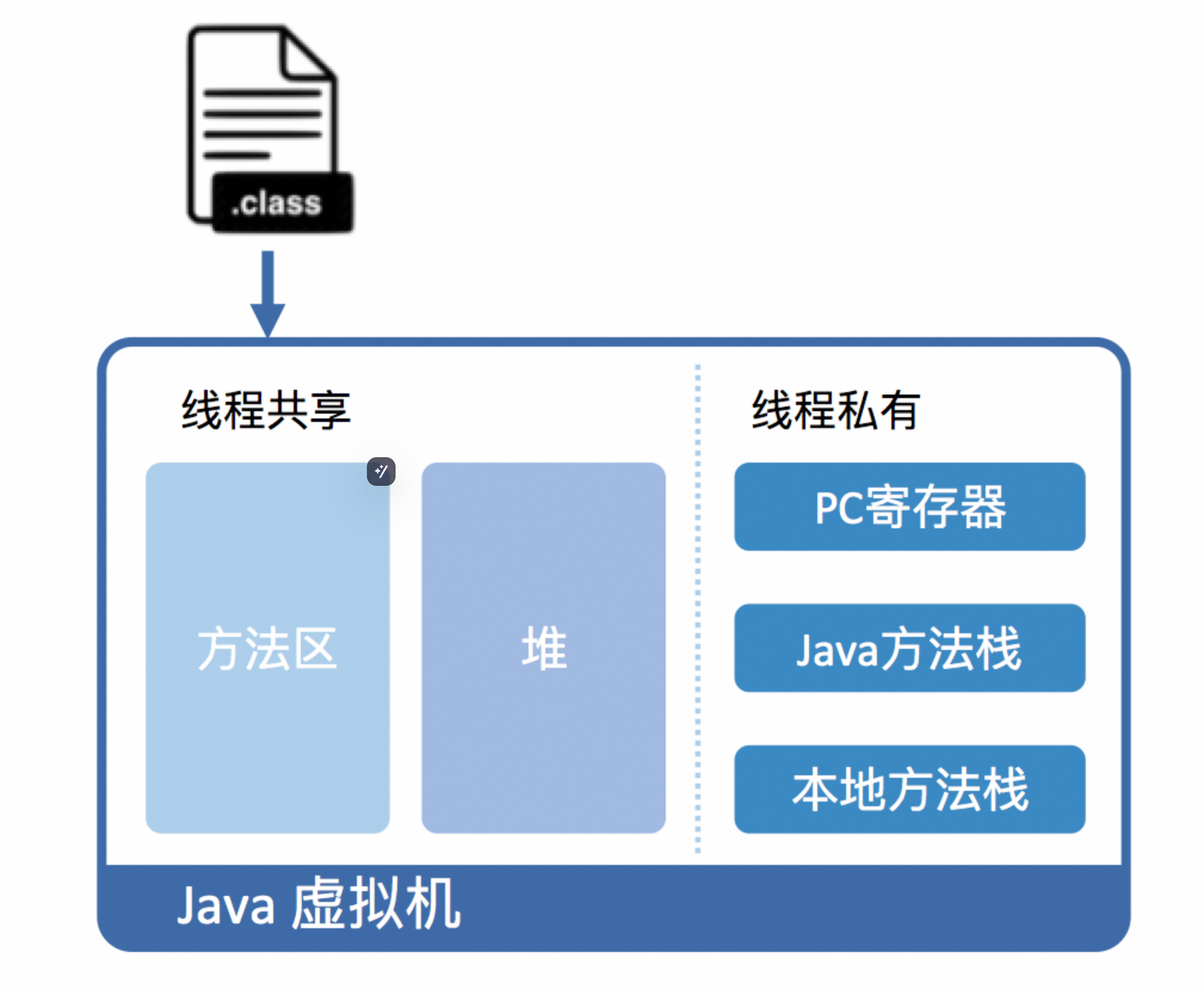

JVM 在运行时的数据区大致如下图所示：

2. 栈区

准确来说，栈区包括虚拟机栈、本地方法栈；PC 寄存器是很小的一块内存空间，指向当前线程所执行的字节码的行号，如果线程执行的是 Java 方法，则指向虚拟机字节码指令的地址；如果执行的是 native 方法，这个计数器通常为空。 VM Stack 是线程私有，生命周期与线程相同。如章节 1.1 中的图片所示，VM Stack 中有若干的栈帧 (Stack Frame)，每一个 Stack Frame 都对应一个方法。通常大家说的虚拟机中的栈都会特指 VM Stack. 栈区包含若干栈帧，每个栈帧中包括以下信息：

1. 局部变量表（Local Variable Array）：用于存储方法的局部变量和输入的参数。局部变量表以数组形式存储，Java 虚拟机根据字节码对这些变量进行索引和操作。
2. 操作数栈（Operand Stack）：用于执行计算时的操作数存储和结果保留。Java 字节码指令使用操作数栈来完成大多数操作，例如加法、乘法、方法调用等。
3. 动态链接（Dynamic Linking）：包含指向运行时常量池中方法引用的指针。这部分主要用于支持方法调用的运行时解析。
4. 方法返回地址（Return Address）：当方法调用完成后，程序需要知道返回到哪一行继续执行。返回地址存储着调用方法的下一条指令的地址。

附加信息：一些实施可能还会包括其他信息，例如调试信息、异常处理器和栈映射帧等。 本地方法栈主要是为虚拟机使用到的 Native 方法服务。

栈上分配

在 Java 中默认创建一个对象是在堆中分配内存的，而当堆内存中的对象不再使用时，则需要通过垃圾回收机制回收，这个过程相对分配在栈中的对象的创建和销毁来说，更消耗时间和性能。这个时候，逃逸分析如果发现一个对象只在方法中使用，就会将对象分配在栈上。

3. 方法区（Method Area）

刚开始的时候，HotSpot 虚拟机使用永久代来实现方法区，而现在已经发展成为 MateSpace（常量池、方法元信息、类元信息），Metaspace 使用本地内存而不是堆内存来存储。

方法区主要是用来存放已被虚拟机加载的类相关信息，包括类信息、运行时常量池、字符串常量池。类信息又包括了类的版本、字段、方法、接口和父类等信息。

JVM 在执行某个类的时候，必须经过加载、连接、初始化，而连接又包括验证、准备、解析三个阶段。在加载类的时候，JVM 会先加载 class 文件，而在 class 文件中除了有类的版本、字段、方法和接口等描述信息外，还有一项信息是常量池 (Constant Pool Table)，用于存放编译期间生成的各种字面量和符号引用。

• 字面量：包括字符串（String a=“b”）、基本类型的常量（final 修饰的变量）
• 符号引用：包括类和方法的全限定名（例如 String 这个类，它的全限定名就是 Java/lang/String）、字段的名称和描述符以及方法的名称和描述符

而当类加载到内存中后，JVM 就会将 class 文件常量池中的内容存放到运行时的常量池中；在解析阶段，JVM 会把符号引用替换为直接引用（对象的索引值）。

例如，类中的一个字符串常量在 class 文件中时，存放在 class 文件常量池中的；在 JVM 加载完类之后，JVM 会将这个字符串常量放到运行时常量池中，并在解析阶段，指定该字符串对象的索引值。运行时常量池是全局共享的，多个类共用一个运行时常量池，class 文件中常量池多个相同的字符串在运行时常量池只会存在一份。

方法区与堆空间类似，也是一个共享内存区，所以方法区是线程共享的。假如两个线程都试图访问方法区中的同一个类信息，而这个类还没有装入 JVM，那么此时就只允许一个线程去加载它，另一个线程必须等待。

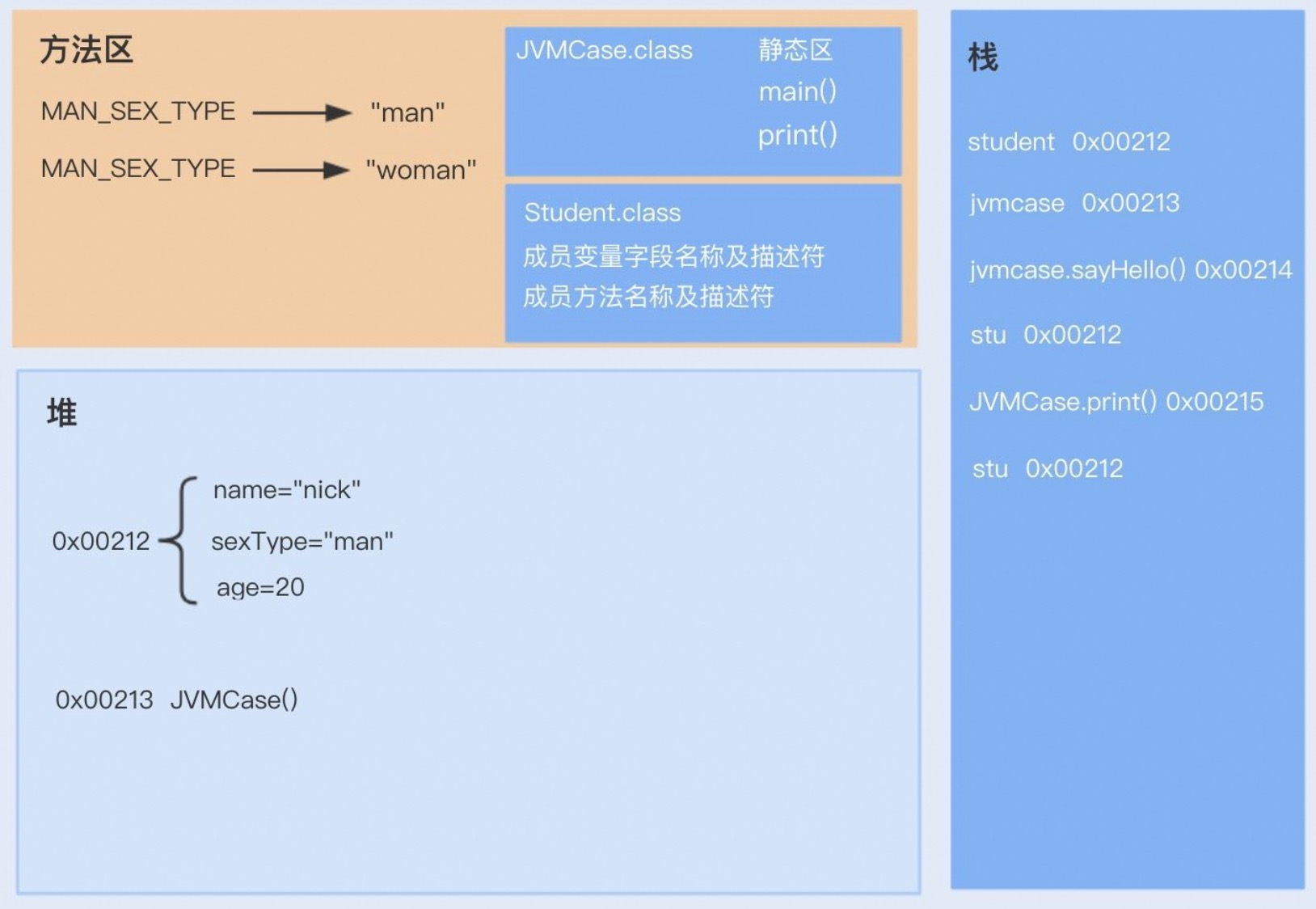

一个例子：

4. 堆

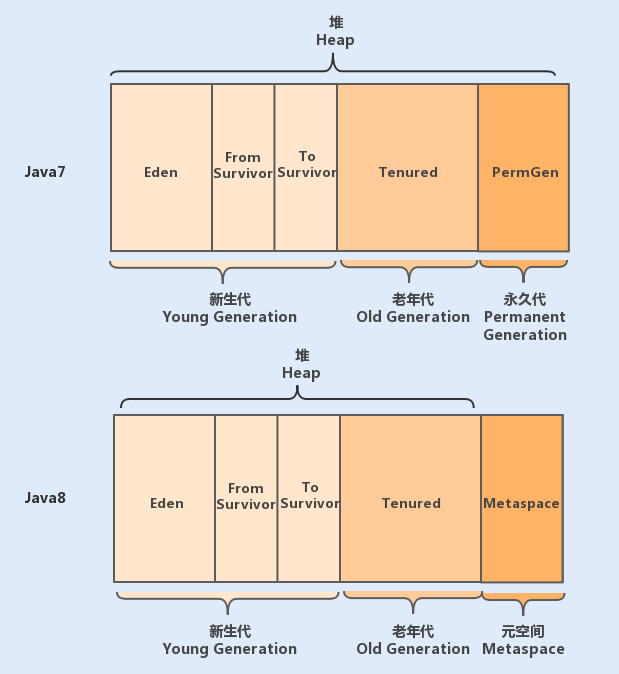

先简单感受一下堆内存内部的划分：

4.1. 对象创建与内存布局

当 JVM 遇到对象创建的字节码指令时，首先会检查常量池中是否存在该类的符号引用，并判断该符号引用所代表的类是否已经 加载（Loading）、解析（Linking）、初始化（Initialization）。如果类尚未完成这些过程，则需要先执行类的加载操作，以确保类的元数据已经在方法区中准备就绪。

在完成检查后，JVM 开始为新对象分配内存。对象的大小在类加载完成后确定，JVM 需要在 堆（Heap） 上划分一块足够的空间来存放该对象。

对于 JVM 在堆内存中的对象存储布局，通常可以划分为三个部分：对象头、实例数据和对齐填充。

4.1.1. 对象头（Header）

对象头部分通常由两类信息组成：

Mark Word（标记字段）：用于存储对象自身的运行时数据，例如哈希码（HashCode）、GC 分代年龄（Age）、锁状态（Lock）、偏向锁线程 ID（Thread ID）等信息。这部分是高度可变的，在不同阶段可能存储不同内容。

锁状态	25-32bit 内容
无锁	hashcode (25b) + 分代年龄 (4b) + 偏向模式 (1b)
轻量级锁	指向栈中锁记录的指针
重量级锁	指向 Monitor 的指针
GC 标记	空（用于垃圾回收标识）

类型指针（Klass Pointer）：指向对象所属类的 类元数据（Class Metadata），通过该指针，JVM 可以确定当前对象是哪个类的实例，并能访问该类的相关信息，如方法表（Method Table）、字段布局等。如果 JVM 采用了 压缩类指针（Compressed Class Pointers） 技术，该指针可能会占用较少的空间。

4.1.2. 实例数据（Instance Data）

该部分存储的是程序代码中定义的所有 实例字段（Instance Fields），包括从父类继承的字段和子类自身定义的字段。这些字段的实际存储顺序可能会影响对象的内存占用和访问效率，JVM 可能会根据字段类型（如 int、long、reference 等）进行 字段对齐（Field Alignment） 和 字段重排序（Field Reordering） 以优化访问性能。可以通过 JVM 参数 -XX:FieldsAllocationStyle 进行字段分配策略的调整。

4.1.3. 对齐填充（Padding）

填充部分并不是所有对象都具备的，其主要目的是 保证对象的整体大小是 8 字节的整数倍（在 64 位 JVM 上一般是 16 字节的整数倍），以符合 CPU 内存对齐（Memory Alignment） 规则，提高 CPU 访问速度。由于对象头的大小通常是 32 位（4 字节）或 64 位（8 字节），JVM 会对 实例数据部分（Instance Data） 进行适当的填充，使对象大小符合对齐要求。这一部分的填充内容没有实际意义，仅仅是为了满足对齐规则，避免 CPU 在读取对象数据时发生 跨缓存行（Cache Line Crossing） 导致的性能下降。

对象大小计算公式：$\text{对象大小} = \text{头信息} + \text{实例数据} + padding$

总结

综上所述，JVM 在创建对象时，会按照 对象头 -> 实例数据 -> 填充 的顺序进行内存布局，以确保高效的内存管理和对象访问性能。

4.2. Code Cache

CodeCache 内存主要存储 JVM 动态生成的代码。动态生成的代码最主要的是 JIT 编译后的代码，其次动态生成的代码，本地方法代码（JNI）也会存在 CodeCache 中。 上章节提到的 NonProfiledHotCodeHeap 是属于 JIT 编译的产物，所以是 CodeCache 的一部分。 code cache 会被分成三块区域，可以使用 jcmd <pid> Compiler. codecache 打印出各个区域的情况，如下图所示：

这三个区域的含义如下：

non-nmethods, 也叫做 JVM internal (non-method) code，通常包括 compiler buffers 和 bytecode interpreter 等，这些代码通常永久保存在 codecache 中；itable/vtable stub 这些函数就保存在该区域。

profiled nmethods，表示被 profiled 但是 lightly optimized 的 code heap 区域，profiled nmethods 的生命周期较短；由 ProfiledCodeHeapSize 控制大小；

non-profiled nmethods，被 fully optimized 的 C2 编译，生命周期较长；由 NonProfiledCodeHeapSize 控制大小；为了更高的性能优化，我们在 non-profiled 区再开辟了一块空间用于存储 non-profiled-hot-code, 这个 heap 区域一般比较小，由 NonProfiledHotCodeHeapSize 控制，该区域存储的 hotest code 能在 non-profile heap 中再进行冷热分离，提高性能。

JVM 的 THP 重排就是针对 non-profiled code heap 中的 non-profiled hot code heap 进行了重排。

4.3. 浅堆和深堆

浅堆和深堆通常是计算机科学中特别是在垃圾回收领域讨论的两个概念。它们通常用于分析对象在内存中的占用情况。

浅堆（Shallow Heap） 浅堆大小指的是一个对象本身在堆内存中的大小，不包括该对象引用的其他对象所占的内存。例如，一个 Java 对象的浅堆大小只计算该对象的数据字段和对象头（如类元数据引用、锁信息等）所占据的内存。

深堆（Retained Heap） 深堆大小是指对象本身以及从该对象可达的所有其他对象所占的内存之和。这意味着它考虑了整个对象图的内存占用，是一个递归的大小计算。计算深堆大小通常用于了解某个对象及其相关对象链的整体内存使用情况。

在性能分析中，浅堆和深堆的区别可以帮助开发者识别内存泄漏和优化内存使用。例如，通过分析一个应用程序中某个对象的深堆大小，开发者可以识别出由于复杂的对象引用导致的高内存消耗情况。

在使用工具进行堆分析时（如 Java 的 VisualVM 或 Eclipse MAT），这些概念可以帮助更有效地理解内存分布和定位性能问题。

5. 堆外内存

5.1. 堆外内存的作用

堆外内存有以下作用:

1. 高性能计算: 对于需要高速读写的数据，直接操作堆外内存能够避免 JVM 内部的某些开销。
2. 网络传输: 在网络编程中，特别是使用 NIO (非阻塞 I/O) 时，可以直接将数据从堆外内存发送到网络上或者从网络接收到堆外内存中，从而减少了复制数据的过程。
3. 大数据处理: 当处理非常大的数据集时，合理利用堆外内存可以帮助更好地控制内存使用情况。

可以通过 ByteBuffer. allocateDirect () 方法来申请一块直接缓冲区，这块内存就是位于 JVM 堆外的。使用 Unsafe 类也可以直接操作内存地址，但这种方式比较底层，通常不推荐常规使用。

其优缺点如下：

• 减少了垃圾收集的工作量，因为这部分内存不由 GC 管理。
• 与操作系统更紧密地集成，有时候能提供更好的性能表现。
• 管理不当容易造成内存泄漏问题，因为这些内存不会被自动回收。
• 分配和释放堆外内存可能会比普通的堆内存消耗更多时间。

监控堆外内存的使用情况非常重要，可以通过设置 JVM 参数如 -XX:MaxDirectMemorySize 来限制最大可使用的直接内存大小。使用工具如 VisualVM、JConsole 等可以帮助查看当前应用的堆外内存使用状况。如果发现有内存泄露的问题，可能需要深入代码检查是否有未正确释放的直接缓冲区。

虽然使用堆外内存可以带来一定的性能提升，但也增加了程序复杂性和潜在的风险。因此，在决定是否使用之前应该仔细权衡利弊。需要注意的是，尽管堆外内存不受 JVM GC 的影响，但如果整个系统内存不足，还是有可能导致 OutOfMemoryError 错误的发生。

总之，合理地利用 JVM 堆外内存可以在特定场景下显著改善应用程序的性能，但是也需要注意相关的管理和优化工作。

5.2. MetaSpace

JVM 的 元空间（Metaspace）不属于堆内存，而是使用 本地内存（Native Heap），即操作系统管理的非堆内存区域。

6. Reference

• 苹果的堆内存管理与分析，可以作为目标。
